R18-USB是深圳市思遠創智能設備有限公司最新研發生產的居民二代身份證閱讀機具。采用了全新的RFID非接觸式射頻技術，與計算機連接可用于讀取居民身份證專用芯片內相關信息，通過隨機解碼軟件，可將身份證內的數字壓縮相片還原為可視照片，實現完全的“人、證同一性”的認定。R18-USB已廣泛應用于訪客系統、酒店、銀行、地鐵/火車等領域。
一 產品特點及功能
? 第二代身份證真?zhèn)涡耘袛?
? 第二代身份證卡內信息讀取
? 工作狀態聲音提示功能
? 工作狀態指示燈及SAM狀態指示功能
? PC聯機讀卡功能
? 自檢功能
? 提供應用程序接口(API)
? R18-USB自帶解碼程序，直接打開隨機軟件即可識別身份證內的相關信息。
? 提供開放的應用程序接口(API)，供系統集成進行二次開發
? 采用亞克力面板光面設計，外型美觀、雅黑的設計更具大方，同時采用ABS工程塑料注塑而成，制造工藝先進，性能穩定可靠。
二 基本參數
項目 | 參數 |
型 號 | R18-USB |
工作頻段 | 13.56Mhz |
讀卡類型 | ISO14443-TypeB（二代居民身份證） |
保密模塊 | 居民身份證驗證安全控制模塊 |
閱讀器調制>輸出 | 調制<輸出比特率<106Kbit/s(fc/128); 調制方式 >ASK調制; 調制系數8%~14%; 編碼方式 NRZ-L |
天線能量輸出 | 天線表面電磁場強度> 7.5A/m 天線表面法線方向>125px 電磁場強度≥1.5A/m rms |
讀卡距離 | 0-5CM |
讀卡時間 | ＜100mS |
讀卡速度 | 0.2S |
讀卡間距 | 0.5S |
工作電壓 | +DC5V（USB供電） |
通訊方式 | USB |
默認串口 | 1001 |
波特率 | 115200 |
工作濕度 | 20%～93% |
工作溫度 | 0℃～50℃ |
是否提供測試軟件 | 是（Delphi開發軟件） |
開發工具 | C#、Delphi、JavaLoadTermb、PB9、VB、VC、OCX |
操作系統 | Win7、Win10 |
指示提示 | ①蜂鳴器：通電“滴”蜂鳴聲 ②指示燈：通電亮“綠燈” |
產品重量 | 400G |
產品尺寸 | 產品：135.2mm（長）×90.3mm（寬）×25.7mm（高） 包裝：169.5mm（長）×130mm（寬）×55mm（高） |
三 測試軟件說明
1、USB驅動安裝
選擇對應的操作系統驅動（“Win7_64bit驅動”或者“WinXp-Win7-32bit驅動”）。如圖：
注：驅動安裝說明參考《二代證讀驗機具USB驅動安裝手冊》
2、軟件測試
雙擊打開軟件"

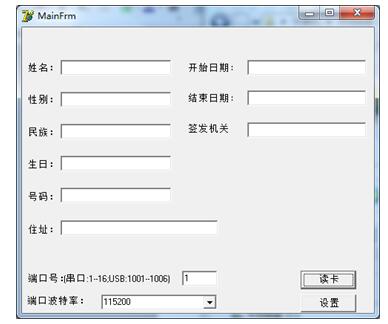

"，該測試軟件使用Delphi開發，如下圖：
設置USB的接口參數：端口號設置為“1001”，端口波特率設置為“115200”，如下圖：

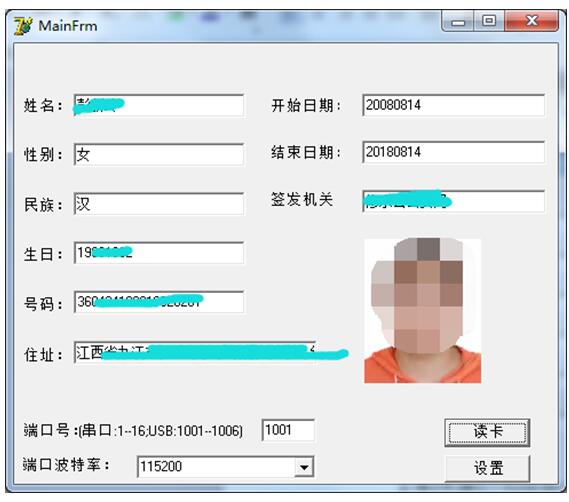

將居民二代身份證放到R18-USB閱讀器上，并單擊“
”，如下圖：
注：以上讀取到的信息會以“BMP”的格式直接存儲在軟件的文件夾下，如“
”

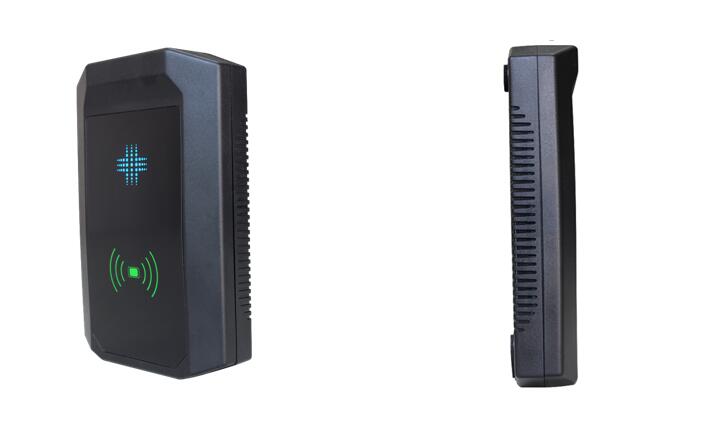

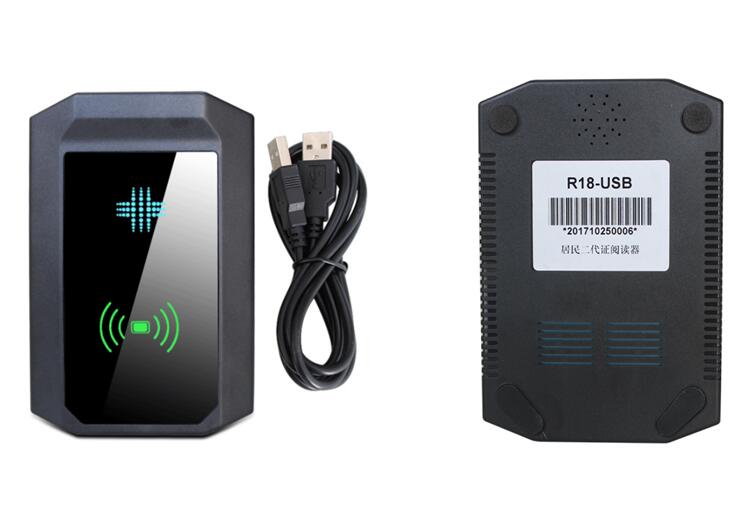

四 產品圖片
